K‑Flex ALU polep je povrchová úprava aplikovaná na materiál K‑Flex ST a K‑Flex ECO pro specifická použití v průmyslových aplikacích jako jsou například hluboké chladové rozvody, rozvody LNG nebo izolace drážních vozidel.
Popis izolačních pásů K‑Flex ST a ECO s ALU polepem
Izolační materiály K‑Flex ST nebo K‑Flex ECO opatřené povrchem ALU jsou vhodné pro speciální aplikace. Například pro zařízení a výrobky používané v kolejových vozidlech a drážních systémech, které vyžadují splnění specifických parametrů požárního zatřídění HL1, HL2, HL3, R1 dle normy EN 45 545–2.
EN 45545–2 definuje klasifikační systém, který specifikuje požadavky na požární chování materiálů a výrobků používaných pro aplikace na železnici. (odkaz na prospekt)
S materiálem opatřeným ALU polepem nabízíme řešení pro specifické technologické rozvody například potrubí pro transport LNG. Zde se uplatňují vícevrstvé izolace se silnou parozábranou. Montážní postup potrubí pro LNG navržený s použitím materiálů K‑Flex ALU je k dispozici ke stažení.
Níže uvádíme další možné aplikace se specifickým využitím povrchu ALU.
Tento materiál je možné využít i pro rozvod chladu až do ‑196°C (pro konkrétní realizaci je třeba konzultace s technickým oddělením výrobce).
Izolace K‑Flex s povrchem ALU jsou vhodné také pro aplikace s nutností povrchové úpravy. Jak z důvodu UV ochrany, ale také zvýšené mechanické odolnosti.
Flexibilní elastomerní izolace K‑FLEX ECO ALU je bez halogenů, předem z výroby krytá 4 vrstvým ALU polepem z laminátu hliníku a PET.
Vnější hliníkový povrch je odolný vůči UV záření, poskytuje mechanickou ochranu, která se snadno se čistí.
Bez halogenový výrobek ECO podle DIN VDE 0472, oddíl 815.
Výhody použití povrchu K‑Flex ALU
- Snadná a efektivní aplikace, protože izolace K‑Flex instalujete včetně povrchu ALU jedním krokem
- Ochrana proti UV záření
- Výborná parotěsnost nezbytná pro specifické aplikace, odolnost proti vzlínání vodních par
- Cenově výhodná jako základní povrchová úprava i pro vnější použití
Aplikace
- zařízení používané v kolejových vozidlech a drážních systémech s požadavky na požární zatřídění R1 HL1, HL2, HL3 dle normy EN 45545–2
- potrubí pro transport LNG
- specifické chladové rozvody s teplotou media až ‑196°C

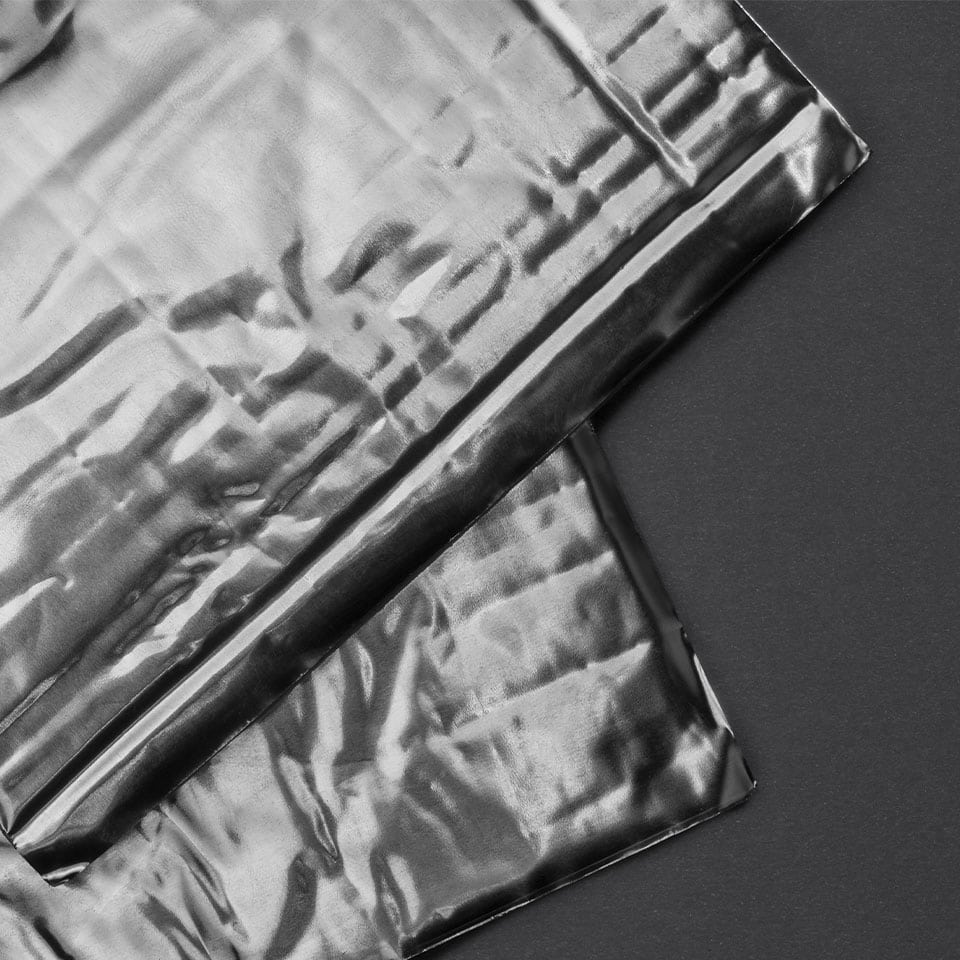

Technické parametry K‑FLEX ST ALU
| Vlastnost | Hodnota | Metoda |
|---|---|---|
| Teplotní rozsah | od ‑165°C * do +85°C speciální aplikace až ‑196°C* | EN 14706 EN 14707 |
| Tepelná vodivost λ W/(m•K) | tloušťka ≤ 25mm -20 °C = 0,031 0 °C = 0,033 +20 °C = 0,035 +40 °C = 0,037 tloušťka > 25mm ‑20 °C = 0,034 0 °C = 0,036 +20 °C = 0,038 +40 °C = 0,040 | EN 13787 EN ISO 8497 EN 12667 EN 13787 EN ISO 8497 EN 12667 |
| Korozní riziko | pH neutrální (7±0,5) Cl- < 500 ppm | EN 13468 |
| Součinitel odporu difuse vodních par μ | tloušťka ≤ 25mm μ ≥10 000 tloušťka > 25mm μ ≥7 000 | EN 12086 EN 12086 |
| Hořlavost – třída reakce na oheň | B – s3, d0 Class 1 R1 HL1, HL2, HL3 | EN 13501–1 BS 476 Part 6/7 EN 45545 |
| Hmotnost povrchové úpravy ALU polep | 175 g/m2 |

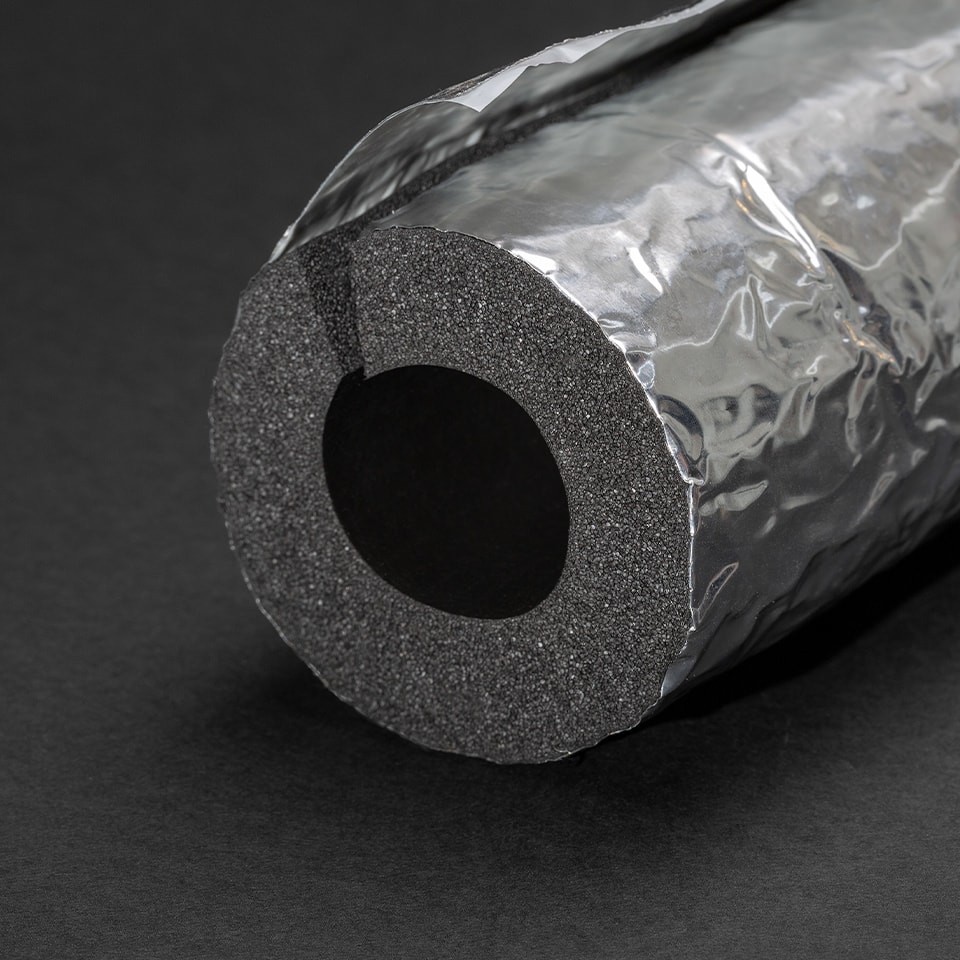

Technické parametry K‑FLEX ECO ALU
| Vlastnost | Hodnota | Metoda |
|---|---|---|
| Teplotní rozsah | od ‑165°C * do +120°C | EN 14706 EN 14707 |
| Tepelná vodivost λ W/(m•K) | -20 °C = 0,036 0 °C = 0,038 +20 °C = 0,040 +40 °C = 0,042 | EN 13787 EN 12667 EN ISO 8497 |
| Korozní riziko | pH neutrální (7±0,5) Cl- < 500 ppm | EN 13468 |
| Součinitel odporu difuse vodních par μ | μ ≥ 3 000 | EN 12086 |
| Hořlavost – třída reakce na oheň | R1 HL1, HL2, HL3 až do tl. 25 mm S4, SR2, ST2 E | EN 45545 DIN 5510 EN 13501 |
| Ekologická data | Halogen free – PVC – CFCs – HCFCs Free | DIN VDE 0472 |
| Hmotnost povrchové úpravy ALU polep | 175 g/m2 |
Varianty
Tloušťka materiálu: 6 – 9 – 13 – 19 – 25 ‑32 – 40 mm
Šíře pásu K‑Flex ALU standardně 1000 mm, na vyžádání možno zajistit šíři 1500 mm (baleno v PVC pytli).
Tolerance podle evropského nařízení EN 14304: 2009 + A1: 2013 – tabulka 1
Balení
karton 550 x 550 x 1050 mm
Výrobce L’isolante K‑FLEX a společnost IZOLTECH s.r.o. si vyhrazuje právo na změnu dat a technických parametrů bez oznámení.
